成都新德南光機械設備公司 > 真空儲存柜

真空儲存柜

來源： | 發布時間：2021-10-30 |

真空儲存柜設計原理和用途

真空儲存柜主要用于儲存金屬材料、通過負壓真空隔絕氧氣、水蒸氣、二氧化碳、灰塵等有害物質，避免工件氧化和沾污。經過存貯的產品可防止氧化、變色、褐變、受潮、可保質等，本品還可用于真空脫泡、除氣等作用，可在真空灌膠消氣泡的工藝過程中應用。真空儲存柜適用于各類化工原料、貴重金屬、金屬粉末、電子產品（半導體、電路板、電子成品、芯片、電池板、電池片、電子元器件、高級金屬制品、厭氧產品、易氧化產品等）及機金屬加工件。

成都真空儲存柜生產廠家信息推薦

廠家名稱：成都新德南光機械設備有限公司。
廠家地址：四川省成都市武侯區逸都路29號。
廠家聯系人：文寬。
廠家聯系電話：13540650355。該廠家位于四川成都，多地有駐外辦事處，可面向全國各大企業提供真空儲存柜相關產品的定制和維修。

真空儲存柜主要技術參數（成都新德南光機械設備有限公司內部資料）

1、真空室數量	3套
2、單個真空室容積	600×700×300mm（寬×深×高）
3、真空室極限壓強	＜1 Pa  空載
4、漏氣率	≤10 Pa/24h
5、達到極限真空度時間	≤25min
6、載重	每個托盤承載230kg
7、電力	三相四線制380/50HZ，2.0KVA

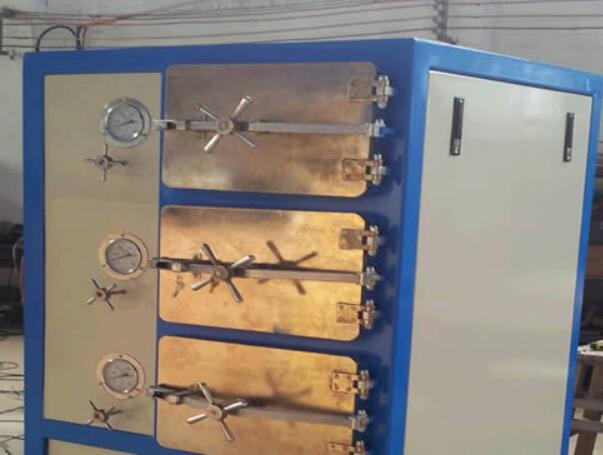

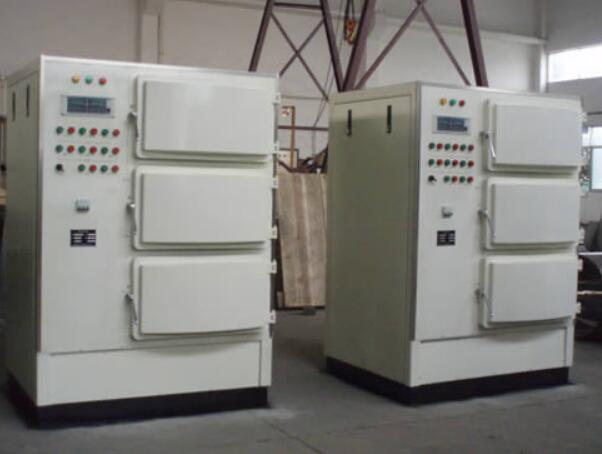

真空儲存柜結構

本設備由真空室、真空系統和電氣控制部分組成。

相關閱讀

真空室從內到外由室體、門和托盤組成。3.1.1、 真空室體材質為不銹鋼，厚度為6mm,室體外部加加強筋,開門方向可由用戶自定,室體容積為600×700×300mm（寬×深×高），分為上中下三室。室體腔內下部裝有托盤軌道及防滑裝置。
3.1.2、 門的材質為不銹鋼,門和室體間用鉸鏈連接,用門扣壓緊;門和室體間有氟橡膠密封條。
3.1.3、每個室體內有一托盤,材質為不銹鋼,每個托盤承載230kg,托盤下有軌道。
3.2   真空系統（見真空系統圖）
   真空系統由2XZ-15D直聯泵、GDC-40KF高真空電磁擋板直通閥、GDC高真空電磁放氣閥、室體、規管、不銹鋼管道組成。配一臺數顯真空計 （105~1×10-1Pa）?？扇费矙z。
3.3 電氣控制部分
控制面板上裝有數顯真空計，操作控制按扭。
 操作控制系統：由信號傳感器，柜內控制器件（包括空氣開關，交流接觸器，繼電器，直流電源，接線端子等），面板控制器件（包括指示燈，按鈕）等器件組成。通過操作控制系統,用戶可根據需要對泵,各閥進行操作。此設備可自動工作狀態，保證產品一致處于設定的真空狀態下儲存。
